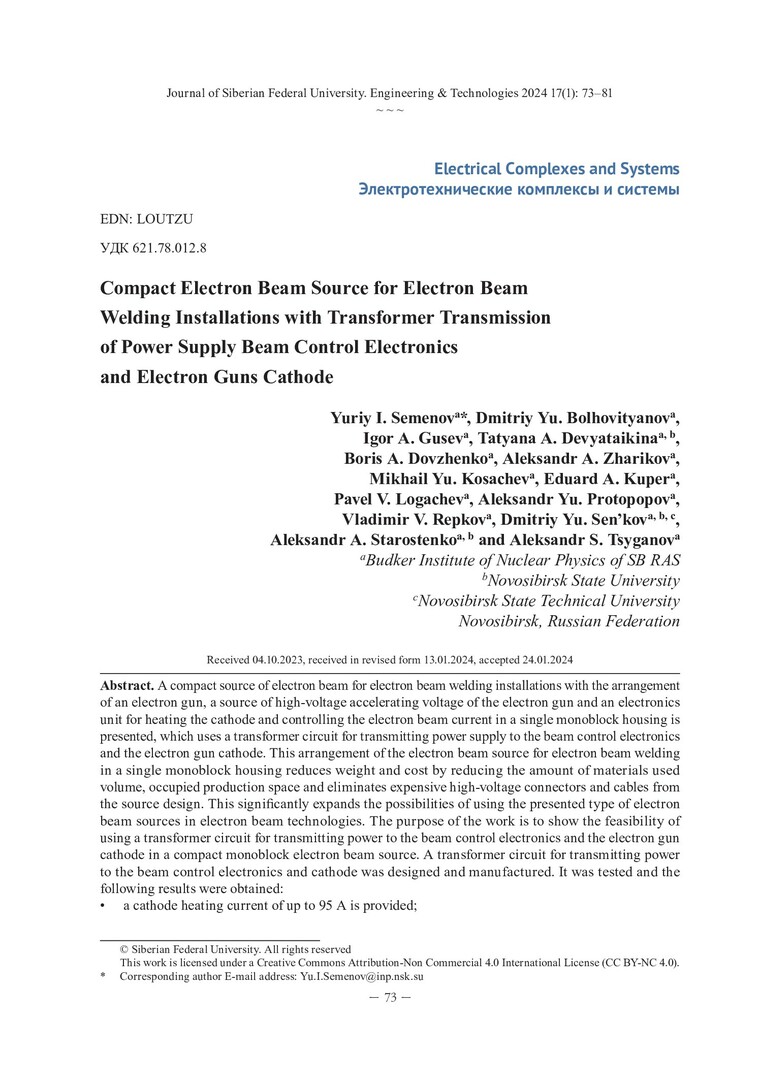

Компактный источник электронного пучка для установок электронно-лучевой сварки с трансформаторной передачей электропитания электроники управления пучком и катода электронной пушки

Семенов Ю. И.; Болховитянов Д. Ю.; Гусев И. А.; Девятайкина Т. А.; Довженко Б. А.; Жариков А. А.; Косачев М. Ю.; Купер Э. А.; Логачев П. В.; Протопопов А. Ю.; Репков В. В.; Сеньков Д. Ю.; Старостенко А. А.; Цыганов А. С.

База данных: Каталог библиотеки СФУ

Библиографическое описание: Компактный источник электронного пучка для установок электронно-лучевой сварки с трансформаторной передачей электропитания электроники управления пучком и катода электронной пушки / Ю. И. Семенов, Д. Ю. Болховитянов, И. А. Гусев [и др.]. - Текст : непосредственный // Журнал Сибирского федерального университета. Техника и технологии. - 2024. - Т. 17, № 1. - С. 73-81. - Библиогр.: с. 79-81. - ISSN 1999-494X.

Аннотация: Представлен компактный источник электронного пучка для установок электронно- лучевой сварки с расположением электронной пушки, источника высоковольтного ускоряющего напряжения электронной пушки и блока электроники накала катода электронной пушки и управления током электронного пучка в едином корпусе-моноблоке, в котором использована трансформаторная схема передачи электропитания электроники управления пучком и катода электронной пушки. Такая компоновка источника электронного пучка для электронно- лучевой сварки в едином корпусе-моноблоке снижает вес и стоимость за счёт уменьшения количества используемых материалов, объёма, занимаемых производственных площадей и исключает из конструкции источника дорогостоящие высоковольтные соединители и кабели. Это существенно расширяет возможности применения представляемого типа источников электронного пучка в электронно-лучевых технологиях. Цель работы – показать целесообразность применения трансформаторной схемы передачи электропитания электроники управления пучком и катода электронной пушки в компактном источнике-моноблоке электронного пучка. Спроектирована и изготовлена трансформаторная схема передачи электропитания электроники управления пучком и катода. Проведены её испытания и получены следующие результаты: • обеспечивается ток накала катода до 95 А; • получен электронный ток источника до 100 мА с энергией 90 кэВ; • измерена ширина профиля электронного пучка источника на его полувысоте 0.9 мм на расстоянии от среза электронно-оптической колонны электронной пушки 550 мм.

Год издания: 2024

Авторы: Семенов Ю. И. , Болховитянов Д. Ю. , Гусев И. А. , Девятайкина Т. А. , Довженко Б. А. , Жариков А. А. , Косачев М. Ю. , Купер Э. А. , Логачев П. В. , Протопопов А. Ю. , Репков В. В. , Сеньков Д. Ю. , Старостенко А. А. , Цыганов А. С.

Источник: Журнал Сибирского федерального университета. Техника и технологии

Выпуск: Т. 17, № 1

Номера страниц: 73-81

Количество экземпляров:

Всего свободно 3 из 3 экземпляров.

Читальный зал Б307 (пр. Свободный, 79, к. Б3-07): свободно 1 из 1 экземпляров
Читальный зал (пер. Вузовский, 6Д): свободно 1 из 1 экземпляров
Информационно-библиографический отдел (ул. Л. Прушинской, 2, к. 3-06): свободно 1 из 1 экземпляров
