1. Главная
  2. Ресурсы
  3. Библиотечный поиск
  4. Журнал Сибирского федерального университета. Техника и технологии
  5. Выпуск 2023 г. Том 16. № 6

О действии хрома на демпфирующую способность сплава Mn – 40 % Cu в области малых амплитуд колебаний
статья из журнала

Полный текстЗаказать копию статьи
База данных: Каталог библиотеки СФУ
Библиографическое описание: Наумов, С. Б. О действии хрома на демпфирующую способность сплава Mn – 40 % Cu в области малых амплитуд колебаний / С. Б. Наумов, С. В. Гиннэ. - Текст : непосредственный // Журнал Сибирского федерального университета. Техника и технологии. - 2023. - Т. 16, № 6. - С. 667-675. - Библиогр.: с. 674-675. - ISSN 1999-494X.

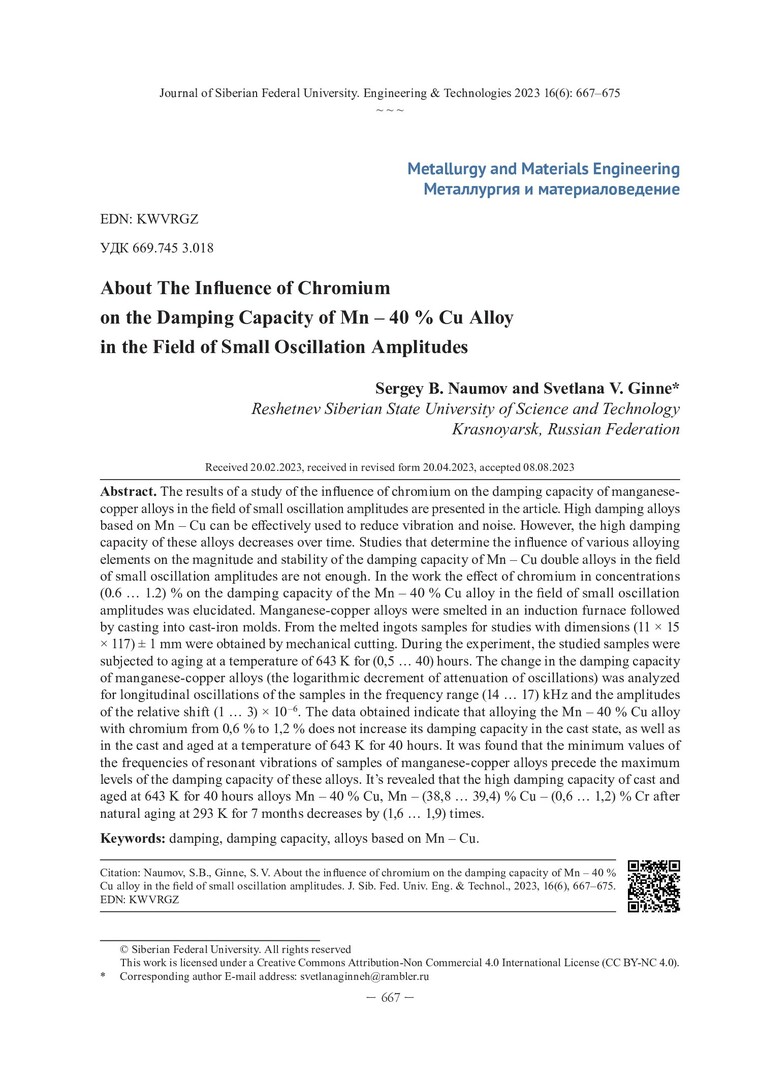

Аннотация: В статье представлены результаты исследования действия хрома на демпфирующую способность марганцево-медных сплавов в области малых амплитуд колебаний. Сплавы высокого демпфирования на основе Mn – Cu можно эффективно применять для уменьшения вибрации и шума. Однако высокая демпфирующая способность этих сплавов со временем снижается. Исследований, определяющих влияние различных легирующих элементов на величину и стабильность демпфирующей способности двойных сплавов Mn – Cu в области малых амплитуд колебаний, недостаточно. В настоящей работе выяснили действие хрома в концентрациях (0,6 … 1,2) % на демпфирующую способность сплава Mn – 40 % Cu в области малых амплитуд колебаний. Марганцево-медные сплавы выплавляли в индукционной печи с последующим литьём в чугунные изложницы. Из полученных слитков механической обработкой резанием изготавливали образцы для исследований размерами (11 × 15 × 117) ± 1 мм. В ходе эксперимента исследуемые образцы подвергали старению при температуре 643 К в течение (0,5 … 40) часов. Анализировали изменение демпфирующей способности марганцево-медных сплавов (логарифмический декремент затухания колебаний) при продольных колебаниях образцов в диапазоне частот (14 … 17) кГц и амплитудах относительного сдвига (1 … 3) ∙ 10–6. Полученные данные свидетельствуют о том, что легирование сплава Mn – 40 % Cu хромом от 0,6 % до 1,2 % не повышает его демпфирующую способность в литом состоянии, а также в литом и состаренном при температуре 643 К в течение 40 часов состоянии. Установлено, что минимальные значения частот резонансных колебаний образцов марганцево-медных сплавов предшествуют максимальным уровням демпфирующей способности этих сплавов. Выявлено, что высокая демпфирующая способность литых и состаренных при 643 К в течение 40 часов сплавов Mn – 40 % Cu, Mn – (38,8 … 39,4) % Cu – (0,6 … 1,2) % Сr после естественного старения при 293 К в течение 7 месяцев снижается в (1,6 … 1,9) раза.
Год издания: 2023
Авторы: Наумов С. Б. , Гиннэ С. В.
Источник: Журнал Сибирского федерального университета. Техника и технологии
Выпуск: Т. 16, № 6
Номера страниц: 667-675
Количество экземпляров:

Всего свободно 3 из 3 экземпляров.

  • Читальный зал Б307 (пр. Свободный, 79, к. Б3-07): свободно 1 из 1 экземпляров
  • Читальный зал (пер. Вузовский, 6Д): свободно 1 из 1 экземпляров
  • Информационно-библиографический отдел (ул. Л. Прушинской, 2, к. 3-06): свободно 1 из 1 экземпляров

Похожие публикации

Упрочнение нано- и микроразмерными частицами хрома электропроводного композиционного материала Cu…

  • Бусыгин С. Л. и др.
  • 2025 год
Влияние комплексноголегирования надемпфирующуюспособность Mn -Cu-сплавов в областиамплитудно-независимого… Наумов С. Б.Гиннэ С. В.2023 год

Влияние комплексного легирования на демпфирующую способность Mn - Cu-сплавов в области амплитудно…

  • Наумов С. Б. и др.
  • 2023 год

Моделирование процесса литья композиционного материала Cu–MMNCr в металлическую форму с…

  • Бусыгин С. Л. и др.
  • 2024 год

Структура и фазовый состав в промышленном сплаве 47ХНМ после старения

  • Короткова Е. В. и др.
  • 2025 год

Application of Fluxes for Melting and Processing of Aluminum Alloys

  • Turakhujaeva Shirinkhon N. и др.
  • 2025 год

Изменение механических свойств, структуры и фазового состава в промышленном сплаве 47ХНМ после…

  • Короткова Е. В. и др.
  • 2024 год

Effect of Neodymium and Erbium on the Kinetics Oxidation of Zn0.5Al Zinc Alloy, in Solid State

  • Hamroqul F. и др.
  • 2022 год

Development of Wear-Resistant Parts of High-Manganese Modified 110G13L Brand Steel

  • Chorshanbiev Shukhrat M. и др.
  • 2024 год

Показать ещё
