Влияние стадий комплексной химико-термической обработки на базе диффузионного легирования в среде легкоплавких жидкометаллических растворов на свойства поверхностных слоев изделий из углеродистых сталей
Библиографическое описание:Соколов, А. Г. Влияние стадий комплексной химико-термической обработки на базе диффузионного легирования в среде легкоплавких жидкометаллических растворов на свойства поверхностных слоев изделий из углеродистых сталей / А. Г. Соколов, Э. Э. Бобылёв, Р. А. Попов. - Текст : непосредственный // Журнал Сибирского федерального университета. Техника и технологии. - 2023. - Т. 16, № 3. - С. 341-353. - Библиогр.: с. 352-353. - ISSN 1999-494X.

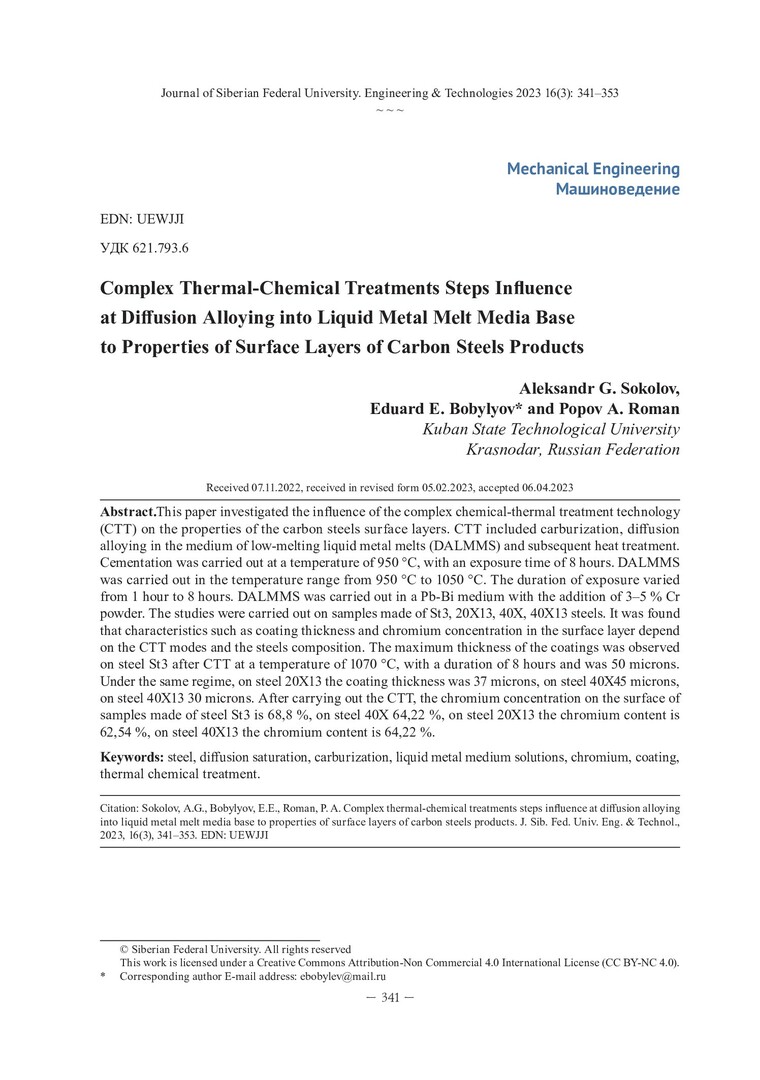

Аннотация:Статья посвящена исследованию влияния технологии комплексной химико-термической обработки (КХТО) на свойства поверхностных слоев углеродистых сталей. КХТО включала в себя цементацию, диффузионное насыщение в среде легкоплавких жидкометаллических расплавов (ДЛЛЖР) и последующую термическую обработку. Цементация выполнялась при температуре 950 0С, с выдержкой 8 часов. ДЛЛЖР проводилось в диапазоне температур от 950 до 1050 ºС. Длительность выдержки варьировалась от 1 до 8 часов. ДЛЛЖР проводилось в среде Pb-Bi с добавлением 3–5 % порошка Cr. Исследования выполнялись на образцах, изготовленных из сталей Ст3, 20Х13, 40Х, 40Х13. Было выявлено, что такие характеристики, как толщина покрытия и концентрация хрома в поверхностном слое, зависят от режимов ДЛЛЖР и состава покрываемой стали. Максимальная толщина покрытий наблюдалась на стали Ст3 после КХТО при температуре 1070 °C, длительностью 8 часов и составляла 50 мкм. При том же режиме на стали 20Х13 толщина покрытия составляла 37 мкм, на стали 40Х – 45 мкм, на стали 40Х13–30 мкм. После проведения КХТО на поверхностности образцов из стали Ст3 концентрация хрома составляет 68,8 %, на стали 40Х – 64,22 %, на стали 20Х13 содержание хрома составляет 62,54 %, на стали 40Х13–64,22 %.
