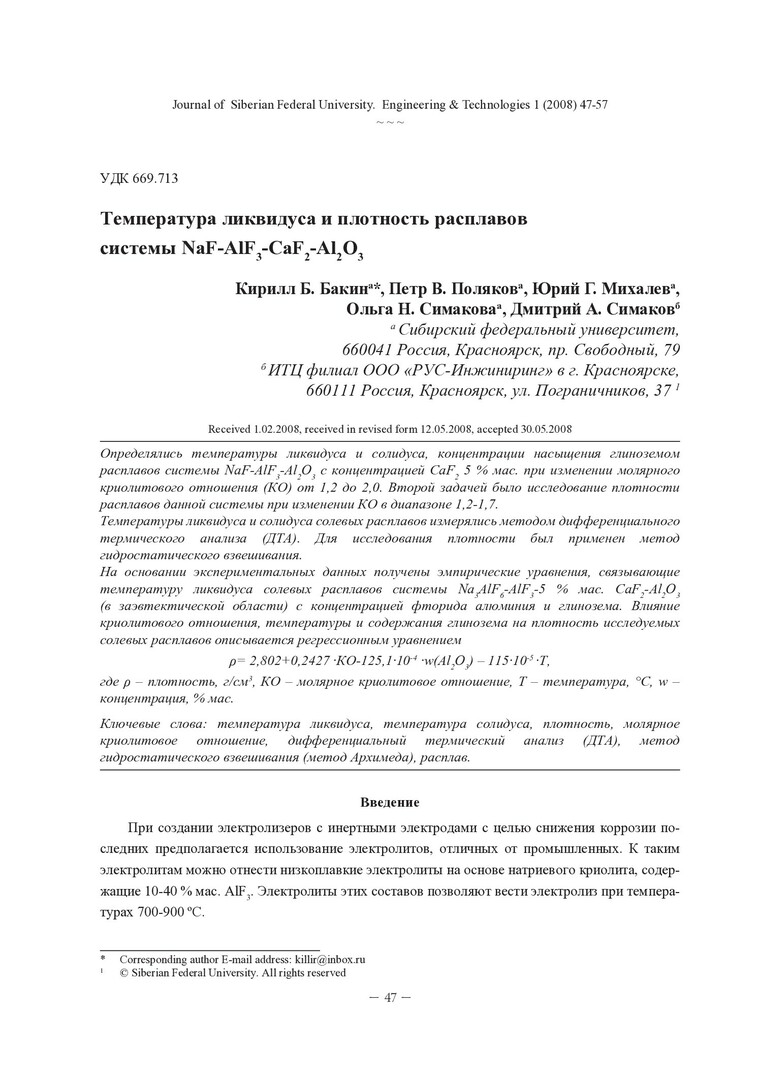

Библиографическое описание:Температура ликвидуса и плотность расплавов системы NaF-AlF3-CaF2-Al2O3 = Liquidus Temperature and Density of the Molten System NaF-AlF3-CaF2-Al2O3 / К. Б. Бакин, П. В. Поляков, Ю. Г. Михалев [и др.]. - Текст : непосредственный // Журнал Сибирского федерального университета. Техника и технологии. - 2008. - Т. 1, № 1. - С. 47-57. - Библиогр.: с. 56-57. - ISSN 1999-494X.
Аннотация:Определялись температуры ликвидуса и солидуса, концентрации насыщения глиноземом расплавов системы NaF-AlF3-Al2O3 с концентрацией CaF2 5 % мас. при изменении молярного криолитового отношения (КО) от 1,2 до 2,0. Второй задачей было исследование плотности расплавов данной системы при изменении КО в диапазоне 1,2-1,7. Температуры ликвидуса и солидуса солевых расплавов измерялись методом дифференциального термического анализа (ДТА). Для исследования плотности был применен метод гидростатического взвешивания. На основании экспериментальных данных получены эмпирические уравнения, связывающие температуру ликвидуса солевых расплавов системы Na3AlF6-AlF3-5 % мас. СаF2-Al2O3 (в заэвтектической области) с концентрацией фторида алюминия и глинозема. Влияние криолитового отношения, температуры и содержания глинозема на плотность исследуемых солевых расплавов описывается регрессионным уравнением ρ= 2,802+0,2427 ·КО-125,1·10-4 ·w(Al2O3) – 115·10-5 ·Т, где ρ – плотность, г/см3, КО – молярное криолитовое отношение, Т – температура, °С, w – концентрация, % мас.
